ماژول ترموستات دیجیتال برای کنترل دما در محصولاتی مانند هواساز و دستگاه جوجه کشی و کنترل دمای مایع و محیط کاربرد دارد و دارای نمایشگر دیجیتال همراه با دو کلید برای تنظیم دمای ست پوینت و قاب و سنسور دما میباشد

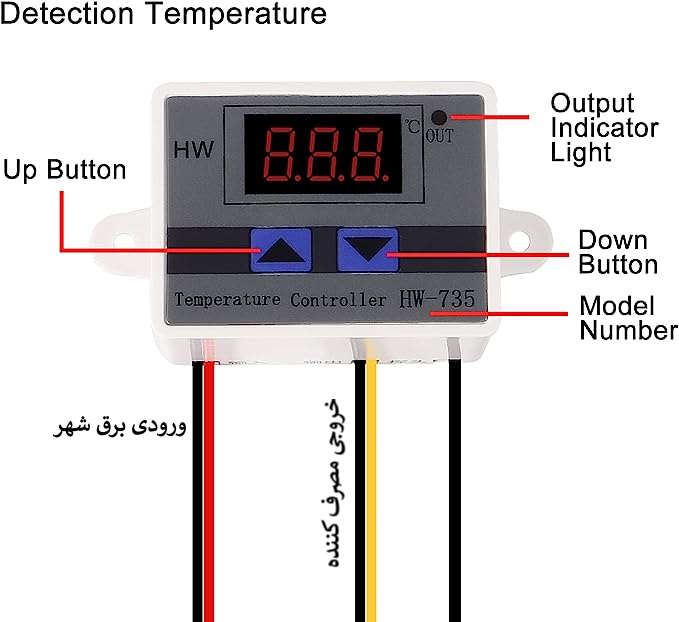

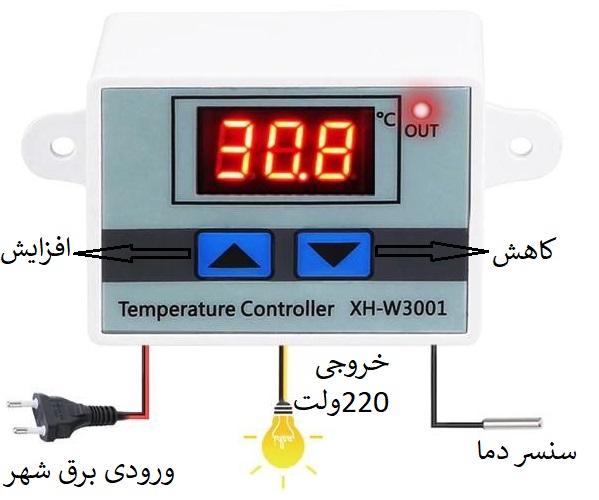

جهت استفاده از این محصول طبق تصویر ورودی 220ولت برق شهر را به سیمهای قرمز و مشکی وصل نموده و خروجی هیتر یا المنت یا کنتاکتر یا لامپ گرمایشی را به سیمهای زرد و مشکی متصل نمایید و سنسور دما را در جای مناسب قرار داده و پس از تنظیم دما توسط کلیدهای زیر نمایشگر رله خروجی در دمای تنظیم شده عمل خواهد کرد
ویژگی ها:
- 220 ولت مستقیم بدون نیاز به آداپتور
- رله خروجی: 10امپر
- توان ماکزیمم: 1500وات
- سنسور: با پوشش استیل ضداب NTC10K با طول 1متر

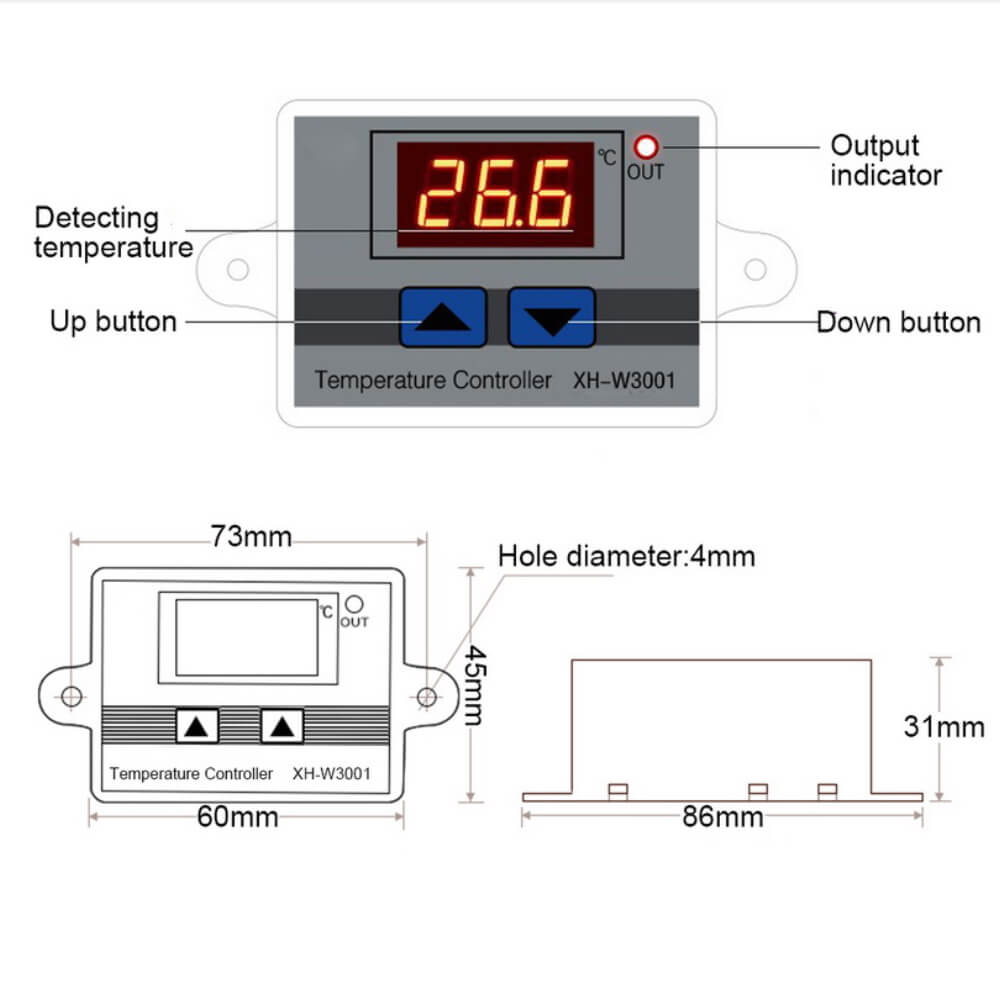

- ابعاد:5.8*4.3*2.9 سانتیمتر
- دامنه اندازهگیری: منفی 50 تا 110 درجه سانتیگراد
- دقت: 0.1درجه سانتیگراد
از این ترموستات میتوان هم در کاربردهای گرمایشی و هم سرمایشی استفاده کرد
برای مد گرمایشی دمای استارت میبایست از دمای استاپ کمتر باشد
برای مد سرمایشی دمای استارت میبایست از دمای استاپ بیشتر باشد
روش تنظیم دمای استارت و استاپ اینگونه است:
برای تنظیم دمای استارت کلید سمت چپ(افزایش) را نگه دارید تا نمایشگر شروع به چشمک زدن کند. حالا توسط دو کلید دمایی که رله میبایست روشن شود را تنظیم نمایید
برای تنظیم دمای استاپ کلید سمت راست(کاهش) را نگه دارید تا نمایشگر شروع به چشمک زدن کند. حالا توسط دو کلید دمایی که رله میبایست خاموش شود را تنظیم نمایید
